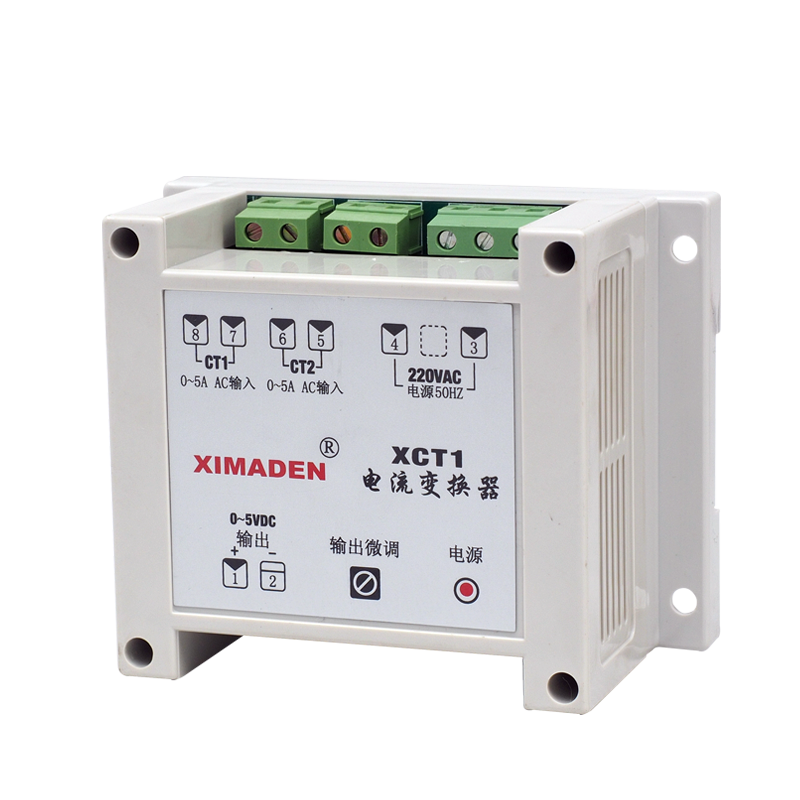

XCT1电流变换器

一.主要技术指标

输入：0～5A  AC       检测环：5A电流互感器两个      过线圈数：单圈输出：0～5V DC       大输出电流：＜5mA   2K负载转换精度：不大于满量程的3%       内部输出幅度调整范围：0%～指示灯：红色LED的电源指示      应用方式：测量三相负载平均电流       电源：220VAC  50HZ  3W  保险：0.5A

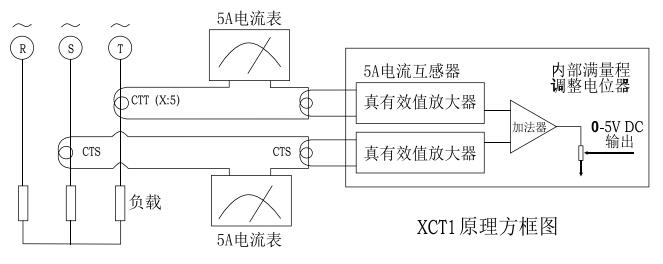

二.工作原理图

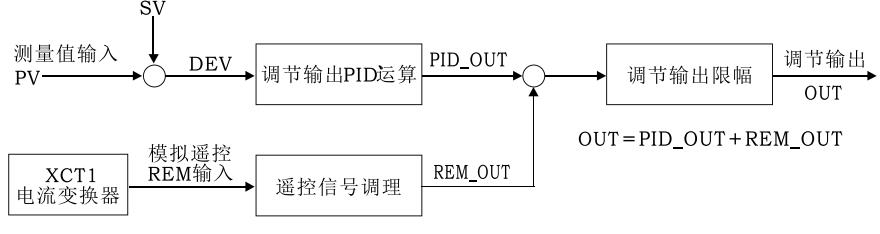

应用例使用于岛电精度仪表SR253、SR23 精密调节输出电流反馈.SR253 提供了模拟遥控作为外部控制输入，与调节输出 1 的 PID 运算结果相加或相减，参与调节输出 1 的控制。在精密温度调节中，可将三相负载电流通过 XCT1 实现负反馈。与之配合还需设置如下参数：范围（REM Sc_L，Sc_H）、比例系数（REM P.B）、线性延时时间（REM Time）。模拟遥控输入控制框图如图：

REM_OUT1=｛REM（input）-（Sc_H+ Sc_L）/ 2｝/（Sc_H -Sc_L）×P.B[%]
