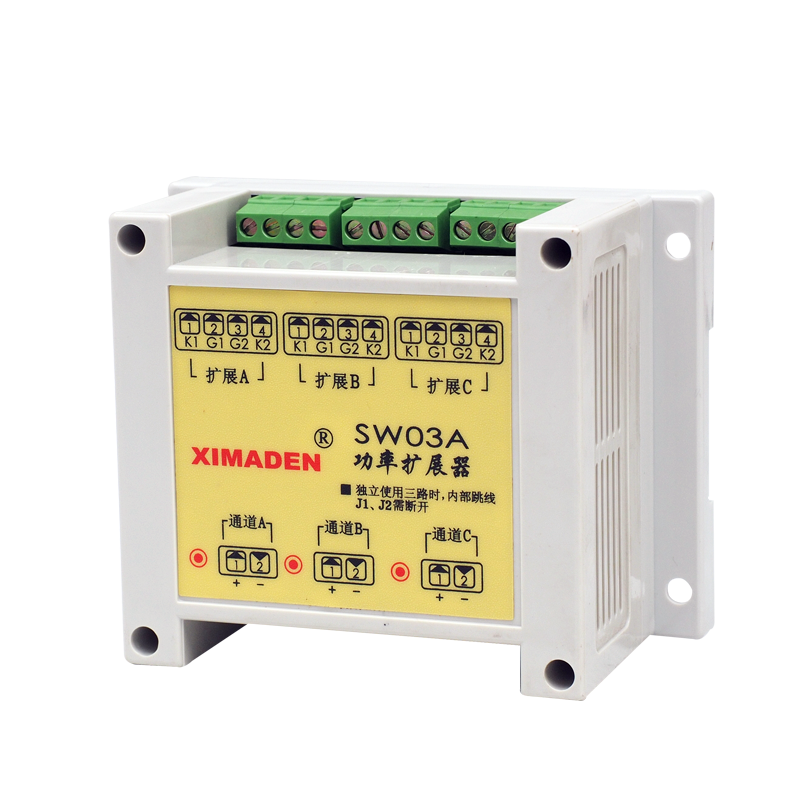

SW03A设计上采用XIMADEN®小型功率扩展固态继电器，驱动三路单相或三相大功率反并联晶闸管或双向晶闸管。
输入电平和日本岛电占空比（P型 SSR）调节输出类型仪表兼容，例如：SR90、SR1/3/4等系列。
其安装方式为DIN标准导轨或四孔螺丝。输入使用UL标准的电力接线端子，输出使用可拨插端子，方便用户使用。
220V AC和380V AC下均可工作配套S302Z扩展固态继电器（无阻容吸收回路）。
参照电路原理图，在前级固态继电器导通时，强制后级大功率晶闸管导通，对后级晶闸管无特殊要求。

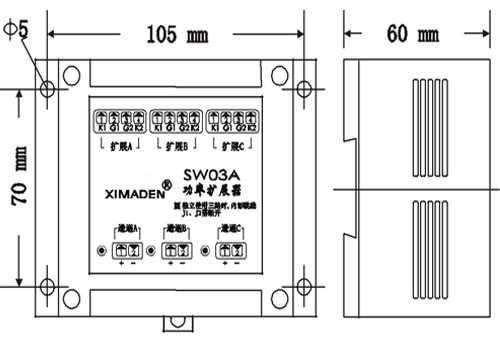

安装尺寸：

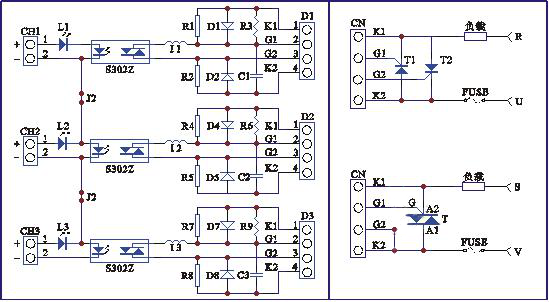

电路原理图：
